先日ブロックノイズの CS フジテレビ ONE 、 TWO 、 NEXT をブースターの調整で映るようにした、と書いたのだけれど、日によって映ったり映らなかったり。
→ CS フジテレビ ONE 、 TWO 、 NEXT が映らないのでブースターの調整をした

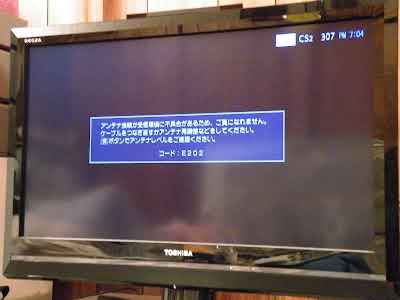

2 月 8 日には下記のような表示。

「アンテナ接続か受信環境に不具合があるため、ご覧になれません。
　ケーブルを繋ぎ直すかアンテナ調節などをしてください。
　青ボタンでアンテナレベルをご確認ください。
　コード E:202 」

昨日まで映ってたのに！

アンテナ受信レベルのチェック

CS フジ系のチャンネルのアンテナレベルを確認してみたらゼロ。ゼロって。別チューナ DT400 でアンテナレベルを確認してみた。（トランスポンダ別にアンテナレベルが表示されるため。）

そしたら、なんとフジテレビ系のチャンネルの ND-20 だけ受信レベルがゼロなんです。おかしい。

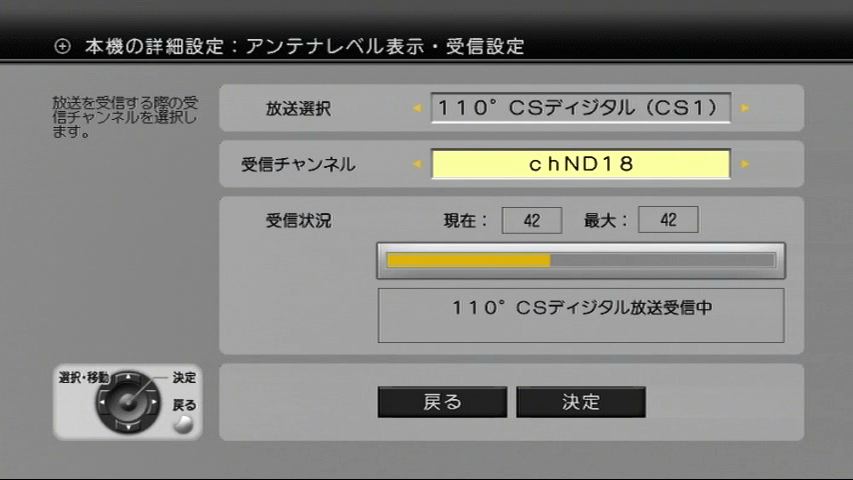

ND18 受信レベル (2013/2/8)

ND20 受信レベル (2013/2/8)

ND22 受信レベル (2013/2/8)

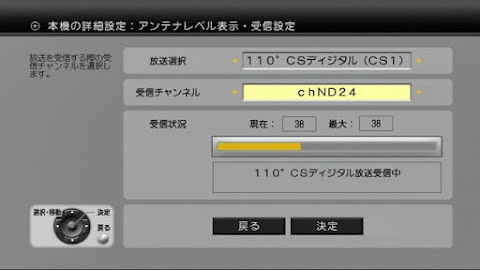

ND24 受信レベル (2013/2/8)

ND-20 だけ映らない原因を調査してみた

そしていろいろ調べてみたら、 CS 波は PHS やコードレスフォン、携帯電話などと干渉して映らないことがあるみたいです。 CS は 12 GHz 前後の高い周波数で配信されているのだけれど、アンテナで受けた周波数そのままではアンテナからチューナーまでの配線で欠損が大きいため、アンテナ内で低い周波数に変換されているのです。これを CS-IF 周波数といい、 CS 周波数から局部発振周波数を引いた値だそうです。局部発振周波数は製品により色々あるあるみたいだけれど、近年の製品においてはスカパーが配信されている 110 ° CS では 10.678GHz を用いることがほとんどみたいです。この CS-IF 周波数が PHS やコードレスフォン、携帯電話などと干渉を起こしブロックノイズが起こるらしいです。

ND-20 の CS-IF 周波数範囲は 1955.75 〜 1990.25 MHz で、 2GHz 帯の携帯電話の一部と干渉するようです。具体的にはソフトバンクモバイル（ SoftBank 3G, SoftBank 4G LTE ）の上り 1960 〜 1980 MHz と NTT ドコモ（ FOMA, Xi, LTE ）の上り 1940 〜 1960 MHz です。検索してみたら同じように iPhone でブロックノイズで苦しんでいる方を見つけました。
→ ytooyama の日記なのかメモなのか：フジテレビ ONE と TWO だけで電波障害

そこでさっそくうちの iPhone はソフトバンクなので機内モードにしてみました。しかし変化なし。映らないまま。悲しい。上のサイトの方は時々（たぶん 3G 通信をしているとき）ブロックノイズがのるらしく、うちのように常時映らない、ということではないみたいなので、ちょっと環境が違うのでしょう。

その他怪しい電波を出しているものがあるかもしれない、と部屋中のコンセントを抜いてみたけれど変化なし。今住んでいる家の正確な築年数は知らないのだけれど、たぶん宅内配線の同軸ケーブルの性能が低いからどこからかノイズを拾っているのだろうな、と。アンテナ直下の 4 分波器から部屋のアンテナコンセントまでの配線を引き直してシールドをしっかりすれば問題は解決しそうです。（アンテナ、 4 分波器、部屋のテレビコンセントは 2009 年に新しいものに交換しているので、問題があるとすれば宅内配線だと考えられます。）

まあ本日（ 2 月 11 日）は映ってるから「のだめカンタービレ」のヨーロッパ編の第二夜は見られそうなので、そこまでする必要はないかな、と思ったり。（どうせ無料解放も今日で終わりだし。）でもアンテナマニアとしては原因が気になってしかたないです。映ったり映らなかったりっていうのがすごく気になります。何と干渉しているのかが。
