この前アンプを（怪しく）修理して、だましだまし使っている SONY のコンポ DHC-MD77 。久しぶりに CD を買ったので聴こうとしたら、プレイヤーに「 REPEAIR! 」って表示されて使えなかった。このプレイヤーはトレイの出し入れ部分のゴムが劣化したので、以前応急処置的に輪ゴムに取り替えてそのまま放置していたもの。
→ DHC-MD77 を自力修理してみた
輪ゴムだとやはり劣化が早いらしく、ちゃんとした修理パーツのゴムベルトを購入しようと思って、ネットを検索してみた。オークションは 10 本単位の販売になってしまったし、海外から取り寄せるると送料が高い。できればすぐに使いたかったので、ゴムベルトの代替品を自作してみることにしました。
目次
ゴムベルトの自作方法の調査
ゴムベルトの代表的な自作方法を調べてみた。
- バンコード丸ベルトを繋いで輪にする
→バンコード丸ベルトで、ゴムベルトを自作 - ビニールテープで自作する
→ファミコン小市民への道１：ドライブベルト代用品の製作 - ゴムシートをサークルカッターでカットする
→”俺たちハンドル系”～ KAKERA のなんちゃって工房Ⅱ：リベンジっ！コンポ復活♪修理費１００円 !(^^)!
ゴムチューブはポピュラーな方法みたいだけれど、チューブの直径が 1.5mm のものが一番小さいので却下。ゴムシートは素材的にも作成方法的にもベストだと思われるが、サークルカッターは直径 23mm のものが切り出せないようなので却下（後日調べたところによると直径 1cm からカットできるものがあるよう： OLFA コンパスカッター 57B
ビニールテープでゴムベルトを自作してみる
すぐに使いたかったということもあって、ビニールテープでつくる方法にしてみました。材料も手元にあるし。作り方は下記のサイト参照。
→ファミコン小市民への道１：ドライブベルト代用品の製作
簡単に言葉でいうと、 2 本のビニールテープを半分ずらして接着面どうしを貼り合わせて輪を作る。 5mm ほど重ねるのがコツらしい。
必要なゴムベルトのサイズは下記。
- トレイ回転駆動部： 1mm ×直径 23mm
- トレイ開閉駆動部： 1mm ×直径 63mm
以上から必要なビニールテープの長さを割り出す。（直径が小さいものは重ね部分を少なくした。 )
トレイ回転駆動部： 23 π＋ 3mm （重ね部分）≒ 75mm
トレイ開閉駆動部： 63 π＋ 5mm （重ね部分）≒ 203mm

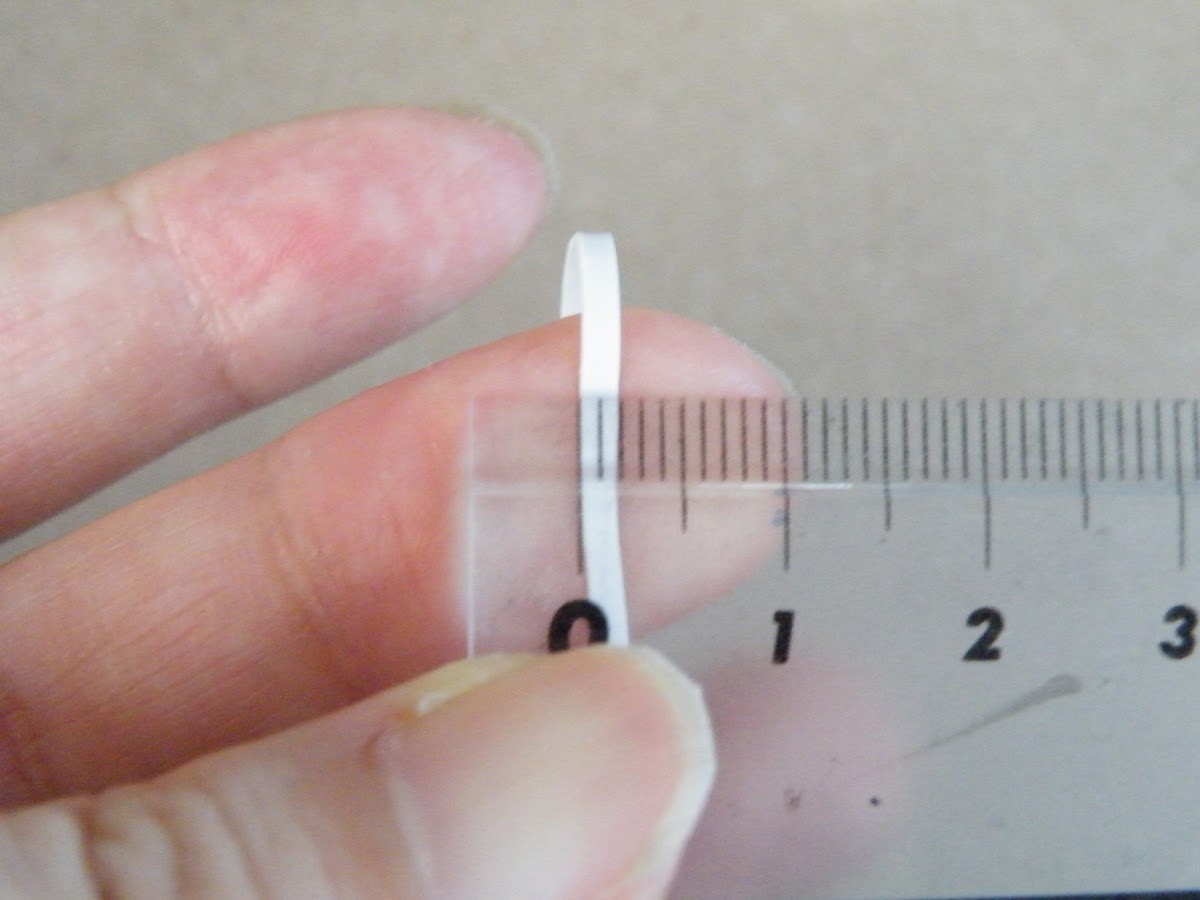

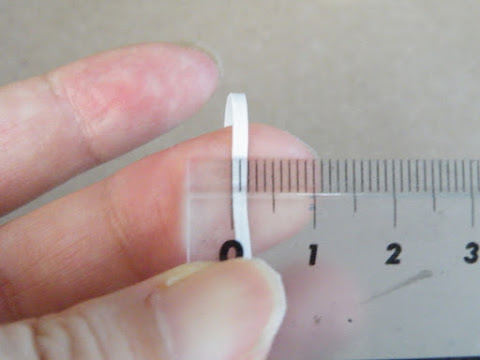

所要時間は（ 1 本失敗したので） 3 本作って 20 分ほど。失敗したものは、段差ができるので重ね部分をカットしたら、引っ張ってみたらテープの切れ目が離れてそこだけビニールテープが 1 枚の状態になってしまった。重ねるのには意味があるのだと実感した。幅はさすがに 1mm にはハサミでは切れず、 2mm ほどになってしまった。
DHC-MD77 の分解と自作ゴムベルトの取り付け
DHC-MD77 の CD プレイヤー部分は左右のネジ 2 本ずつを裏面のネジ 1 本の計 5 本を外すと上蓋が外れる。開けてみてびっくり。なんとアジカンの CD が入ったままだった。 CD が入った状態だとロックがかかっており、 CD トレイが取り出せないので、ゴムベルトが交換できない。ロックを解除するためには、底蓋も開けないといけないので少々面倒だ。
底蓋を開けるのは全面パネルを緩める必要がある。底の前側のネジ 4 つを外す。全面パネルと本体を固定している左右のネジを 1 本ずつ外す。これで底面のツメを外せば全面パネルが緩む。底面のネジを 4 つ外すと底蓋が開く。

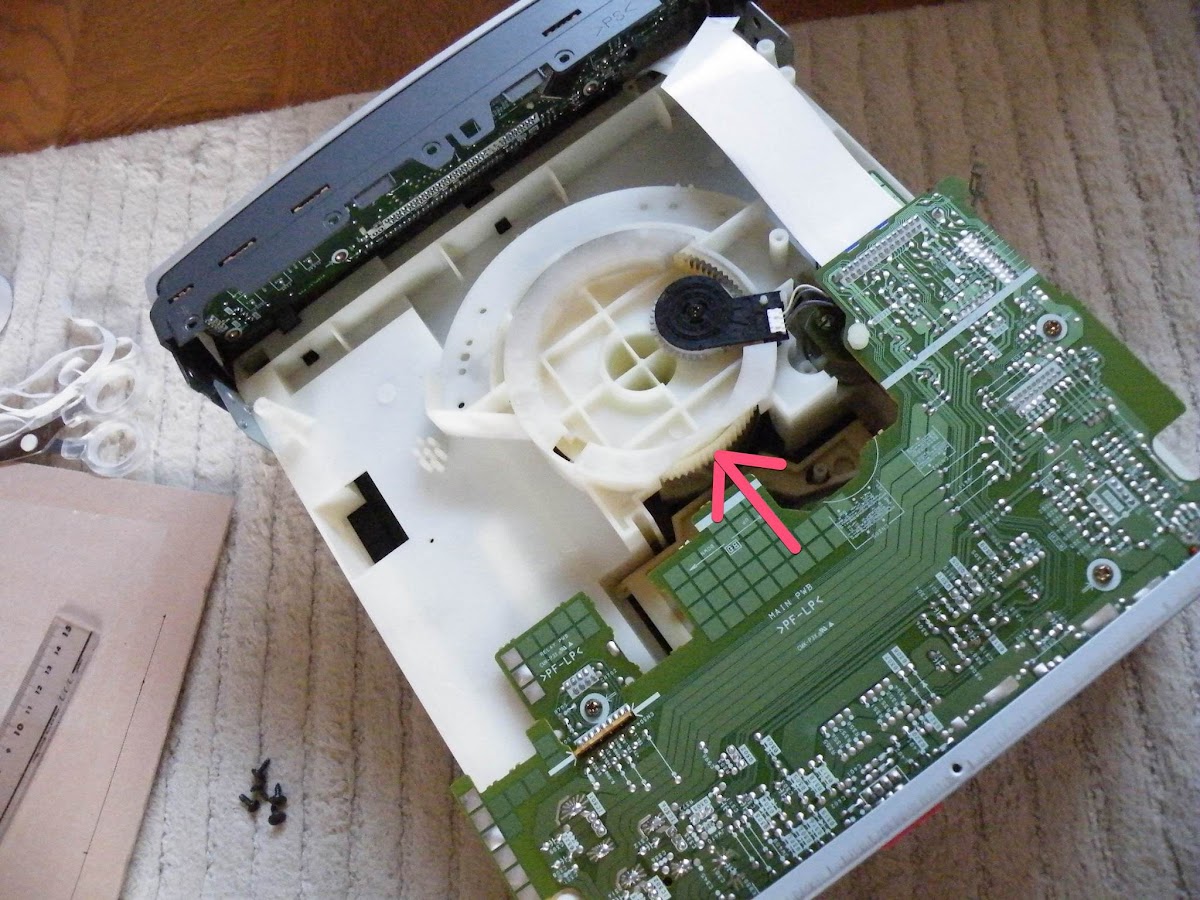

ロックを外すためには、真ん中にある円盤の下にあるギザギザの歯車（上写真の→の部分）を時計と反対回しにすると、ロックが外れる。無事 CD が取り出せた。
裏蓋を元に戻してトレイを引き出すと、ゴムベルトにアクセスできる。思ったとおり輪ゴムが劣化して部品にくっついている。この輪ゴムのカスを取り除くのが結構大変だった。輪ゴムは代替品にしてはいけないと思った。

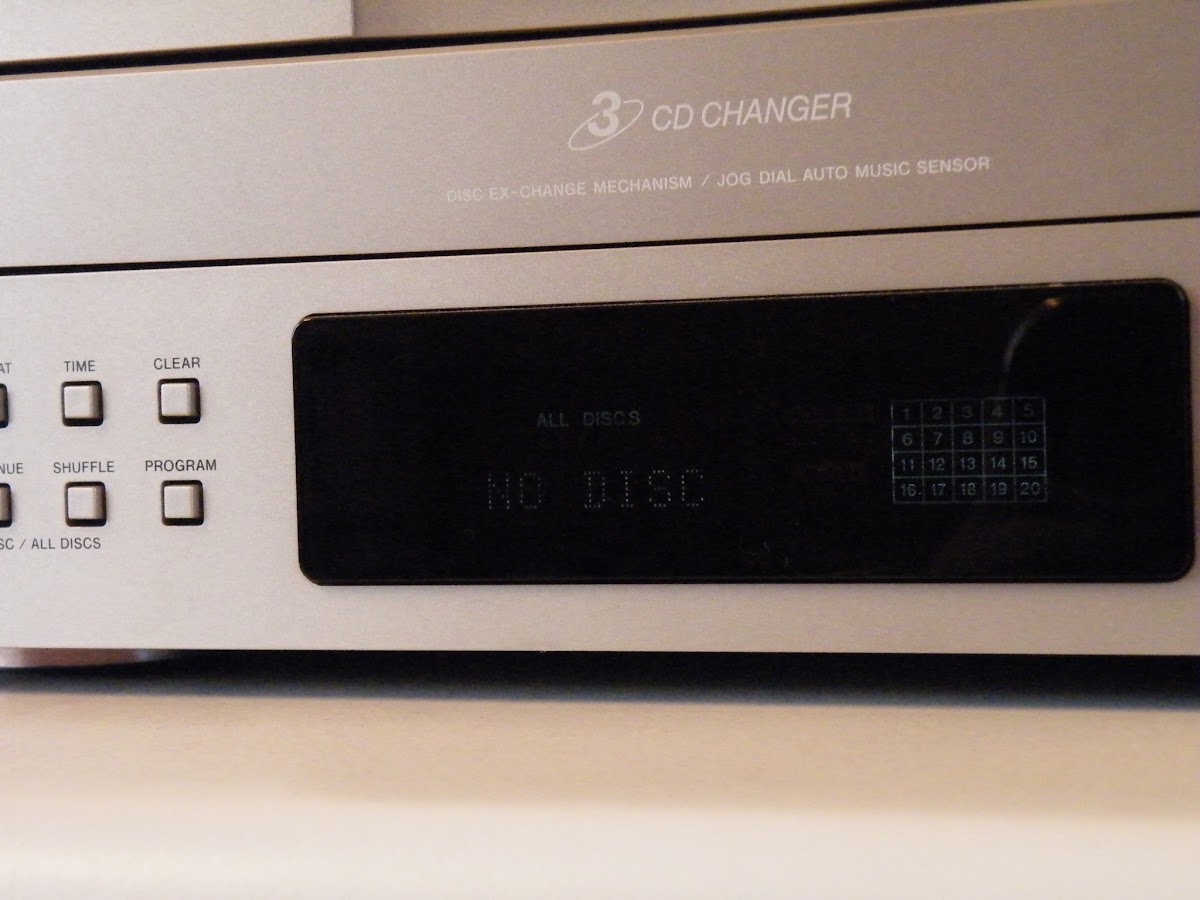

無事交換を終えて電源を入れると、「 NO DISC 」と表示された。修理完了である。表示部分がだいぶ暗くなってきているけれど、ただ聴くだけなら問題ない。
直径 1cm から切れるサークルカッターがあるようなので、暇があったら 1mm のゴムシートをホームセンターで購入して、自作ゴムベルトを作ってみようと思う。
ゴムベルトを通販にて入手し CD プレイヤーを復活させました。またトレイを開閉するモーターも壊れたので交換しました。
→ SONY DHC-MD77 CD プレイヤーのゴムベルトを交換
→ SONY DHC-MD77 CD プレイヤーの開閉モーター交換
