前回「 SDD 換装 〜 Mac mini Early 2009 を SSD+HDD 化する その 2 」の続き。光学ドライブ部分に HDD を増設します。
まずは光学ドライブを取り外すため側面の合計 6 つのネジを取り外します。

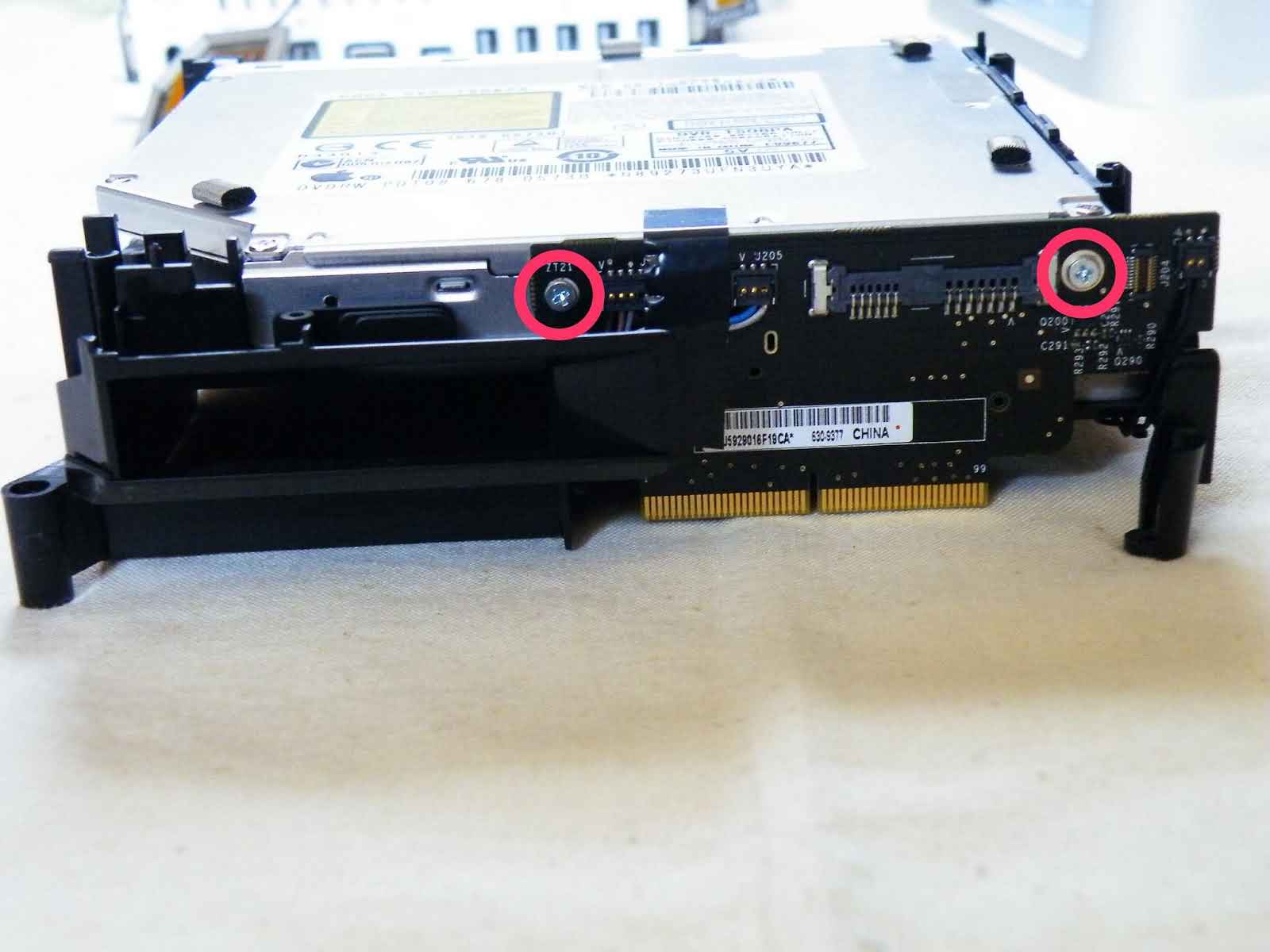

基盤側

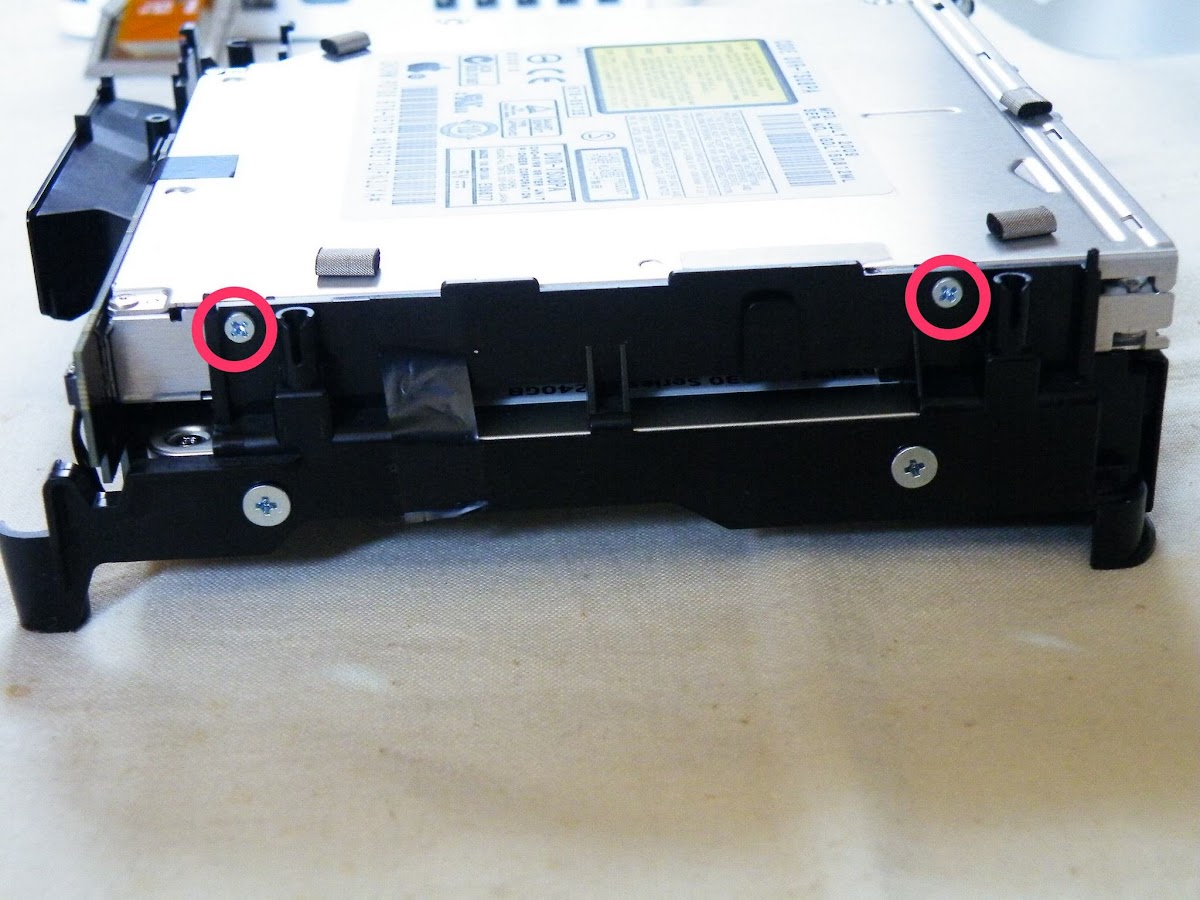

基盤から見て右側
基盤から見て左側
基盤部分のケーブルを止めているテープが光学ドライブにもついているので剥がします。

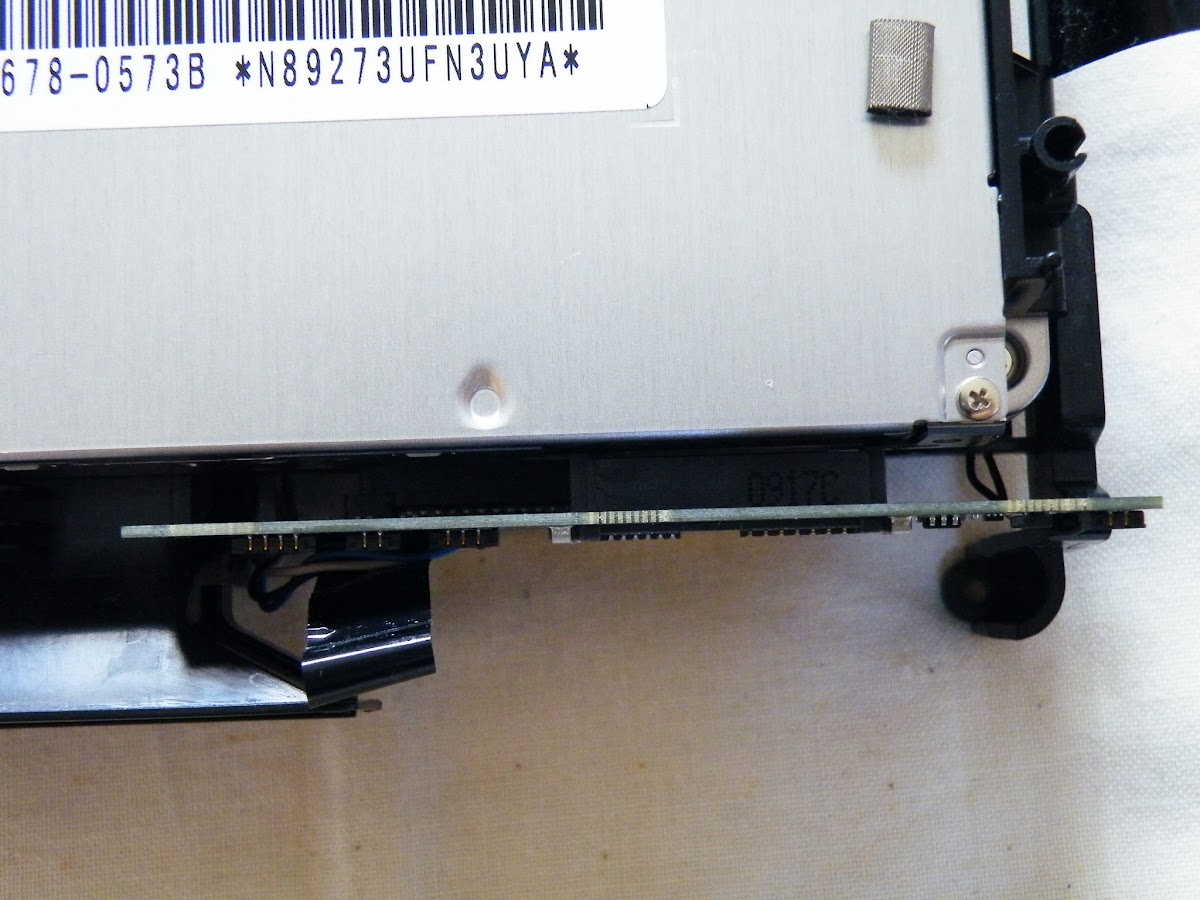

基板をゆっくり引きぬきます。（ケーブルがつながっているので注意。）これくらい浮いたら光学ドライブが外れます。
光学ドライブ外したところ。さっき換装した SSD が見えます。（この状態で SSD を換装してもよかったのではないか、とも思う。）
これが増設する HDD 。
購入したマウンター（ 2ND HDD CADDY ）に取り付け。購入したものはサイドからネジ止めするタイプ。
これを逆の手順でアッパーユニットに取り付けて、光学ドライブについていたスポンジも移植したら作業は完了。
仮組みして蓋を閉めない状態で動作テストします。この本体だけだとどこにもシステムが入っていないので、フォルダとはてなマークが画面に表示されます。
内蔵してあった HDD を外付けケースに入れて、本体に USB 接続すれば換装前の状態で立ち上がります。ベンチマークなどとってみたけれど、それは長くなったのでまた次回。
